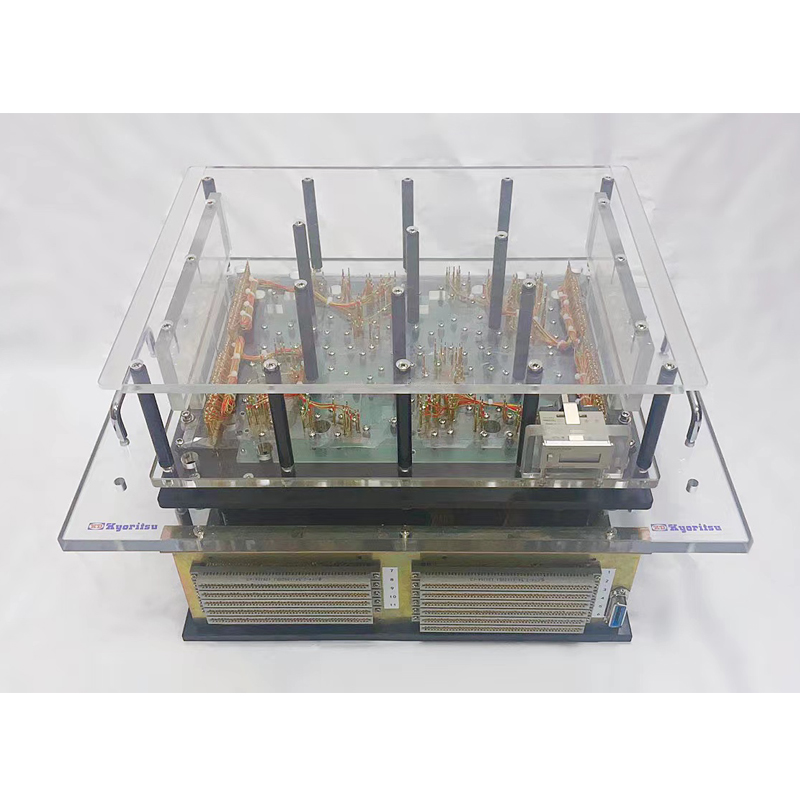

ICTフィクスチャ
サイズ500mm*450mm
テスト車両ボード*制御LEDライトボード
ICTフィクスチャマニュアルフレーム500
●高品質のプローブを採用する：INGUN、QAなど。
●構造材料は、帯電防止アクリル、ベイクライト、ガラス繊維板などで作られています。
●片面フィクスチャートッププレートは、2層構造と4軸配置を採用し、プレスロッドが正確に押し下げられ、部品を押しにくいようになっています。
●両面ジグの上型と下型には針が植えられています。上下型は高精度のリニアベアリングで配置されており、正確で耐久性があります。上下型間の移動はプローブで移動できます。またはケーブル;
●収縮キャビティ技術を採用して、プローブの精度を向上させます。
●電解コンデンサの逆挿入を検出するために、容量極性3端子テストを?qū)g行できます。
●スイッチプローブを取り付けて、コネクタの逆部品や欠落している部品をテストできます。
●HPTestJet、テスト、コネクタ、ソケット、ICエア溶接をインストールできます。
ICTフィクスチャ：
タイプの切り替えを容易にするトッププレート付きのICTテストフィクスチャ片面/両面テストフィクスチャ、調整可能なベアリングシートの使用、メンテナンスの容易さ;アクリルとベークライトとf(wàn)r4材料とINGUNシート（または指定）を使用します。
顧客の使用習慣に応じて、ガーバーファイルはFabmaster＆Yublin＆Codyの分析ソフトウェアによって自動的に処理され、ソフトウェアはドリルファイルを自動的に生成してドリルの精度を確保します。 テストプログラムは、手動入力エラーを回避するために自動的に生成されます。 ICTテストフィクスチャは、tri、jet、newsys、okano、tescon、gwposhell、src、concordなどのICTオンラインテスターモデルに適しています。
